Антенны HDTV довольно дороги, не так ли? Если вы перерезали кабель, но поняли, что вам все еще нужно несколько каналов, которые вы не сможете найти по трубопроводу в свой домашний медиацентр через Интернет
тогда доступ к некоторым эфирным вещаниям (в отличие от кабельного или спутникового) может оказаться полезным.
Но есть цена. Вы экономите на кабеле, чтобы сэкономить деньги — так какой смысл тратить деньги на дорогую антенну HDTV? После того, как вы проверили Amazon на предмет наличия недорогих антенн, вы, вероятно, поняли, что для этой цели подходят только устройства высшего класса.
Таким образом, альтернатива состоит в том, чтобы создать свой собственный, используя несколько приобретенных в магазине компонентов и предметов, которые вы могли бы сидеть в своем рабочем пространстве.
Давайте начнем.
Шаг 1: Инструменты Аппаратные средства для создания DIY HDTV антенны
Для начала вам нужно собрать свои инструменты. Вам понадобится дрель, электрическая отвертка (или отвертка для совместимого сверла), кусачки и плоскогубцы. Все стандартные инструменты, к которым у вас уже должен быть доступ. Вам также понадобится линейка или рулетка.
Антенна HDTV построена из следующих компонентов. Обратите внимание, что все измерения в этом проекте в дюймах:
- 22-дюймовая секция 2 × 3 или 1 × 3 доски.
- Деревянный карандаш
- 18 винтов, не глубже выбранного вами дерева (1 ″ или 2 ″)
- 18 шайб, которые подходят между винтами и проводом.
- Толстый провод для антенны «V». Я использовал вешалки для одежды, которые можно недорого купить оптом на eBay, для антенны Vs. Вам также понадобится медная проводка; Я использовал шесть кусков провода от старого блока питания ПК, не единственное использование для сброшенного блока питания
,
- Алюминиевые сетчатые противни для гриля, обычно встречающиеся в одноразовых комплектах для барбекю.
- 1x Balun — это небольшой коаксиальный штекер с регулируемыми винтами для подключения проводов (на фото ниже). У вас может быть один из старых аналоговых телевизоров. Если нет, вы можете купить его в Интернете или в магазине за доллар.
- Длина коаксиального кабеля от антенны до телевизора.
Шаг 2: Подготовка деревянной основы

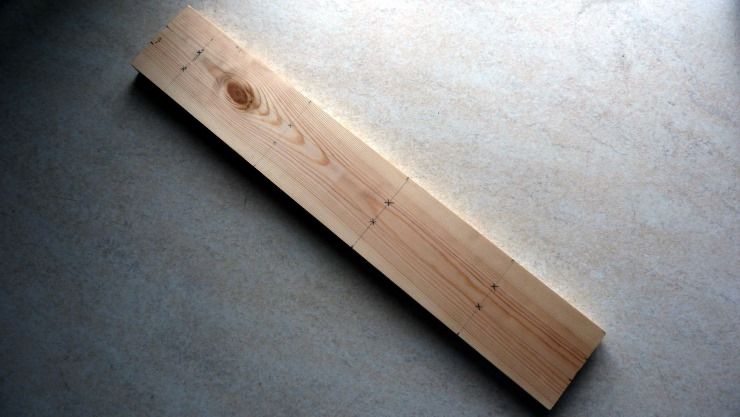

Начните с того, что вы собрали оборудование и подготовили деревянную подкладочную доску. У меня были трудности с приобретением точного требуемого размера, поскольку моя локальная сеть DIY не могла резать более точно, чем 9 дюймов, но это не должно иметь значения, если вы проводите одинаковые измерения между проводами:
- Нарисуйте 1-дюймовый промежуток вниз посередине
- Начиная с 2 дюймов сверху, отметьте линию, пересекающую этот промежуток каждые 5,25 дюйма.
- У вас должно быть 8 точек, где линии пересекаются.
Смотрите сопроводительное изображение, если вы запутались.
Шаг 3: Разрежьте вешалки
Отрежьте восемь длин 14
), это гораздо лучший и быстрый вариант.
Шаг 4. Прикрепите V-провод к основанию.
Каждый из Vs будет ввинчен в основание, где пересекаются линии, поэтому возьмите сверло и узким сверлом просверлите восемь отверстий. Когда вы закончите, присоедините провода V, используя винты и шайбы.

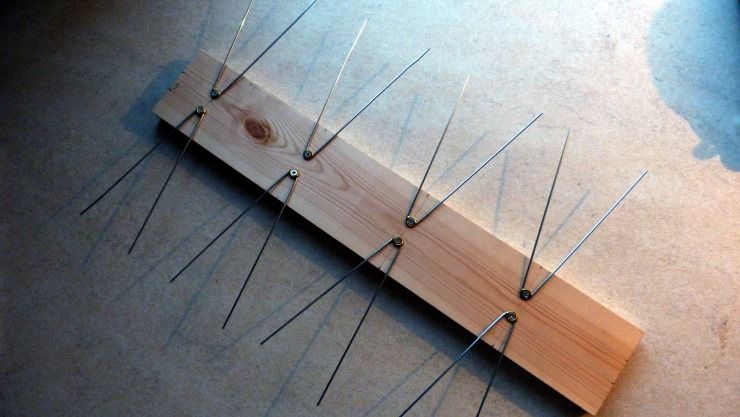

Теперь у вас должно быть что-то похожее на это.
Шаг 5: ловить волны

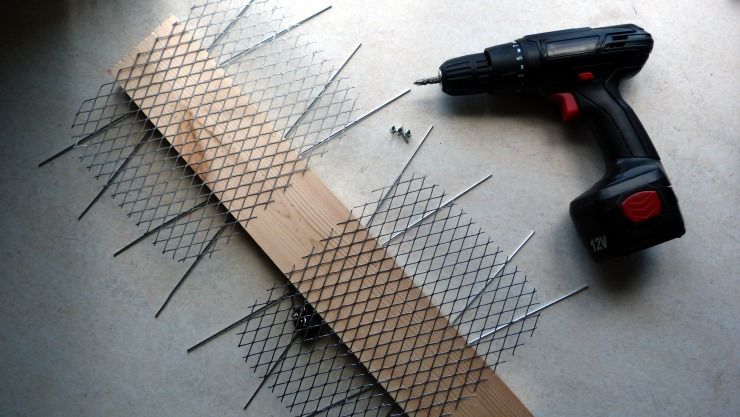

Переверните основание и используйте два винта, чтобы соединить каждый из одноразовых противней для гриля с задней частью антенны. Они будут действовать как отражатель, отправляя сигнал обратно на нашу антенну.

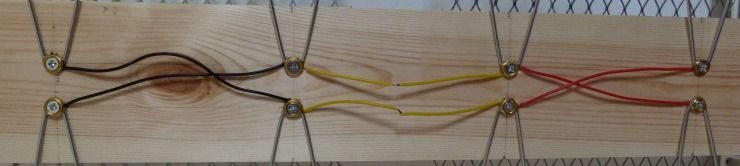

Далее соединяем V секции вместе с проводом. Это должно быть перекрещено в верхней и нижней частях и проходить прямо по середине. Используйте фотографию ниже в качестве руководства. Обратите внимание, как я снял сегмент изоляции с двух средних проводов. Это сделать следующий шаг, прикрепив балун, проще.
Balun — это интерфейс к телевизору, поэтому вы можете подумать и убедиться, что он правильно расположен для подключения и повторного подключения коаксиального кабеля в замкнутом пространстве. Пайка Balun сделает соединение постоянным, но если вы не уверены в этом, посмотрите наше руководство по пайке
первый.
Поздравляем, вы создали антенну HDTV, используя бытовые детали!
Получение изображений HDTV с вашей антенной DIY
Вы построили антенну — сейчас самое время попробовать ее!
Подключите устройство к подходящему телевизору высокой четкости, откройте меню телевизора и начните поиск каналов. Как и для любой телевизионной антенны, вам нужно попробовать несколько положений, чтобы получить наилучшие результаты, так что наберитесь терпения. Вы можете обнаружить, что крепление устройства к внешней стене является лучшим вариантом, чем прятать его на чердаке или прикреплять к потолку.
Я обнаружил, что размещение антенны на столе и медленное позиционирование ее в соответствии с существующей антенной на крыше дает отличные результаты. Это случай того, что работает для вас и вашего окружения, но я был поражен тем, насколько хорошо это сработало.
Альтернативная HDTV антенна строит
К настоящему времени вы должны смотреть телевизор. Поздравляем, вы просто перерезали свой кабель (однако учтите, что могут быть скрытые расходы
к этой деятельности).
Но на тот случай, если это не сработало для вас, или вы сочли это слишком сложным, вот несколько альтернативных антенн для HDTV.
Во-первых, это антенна HDTV из картона и алюминиевой фольги. Это может оказаться немного неудобно, и дизайн в конечном итоге приведет к падению частей антенны, но в остальном это хорошая сборка и стоит выполнить упражнение.
Мы также рекомендуем вам взглянуть на эту более простую конструкцию, опять же требующую картон и алюминиевую фольгу, хотя вам нужно будет разрезать на нее замысловатое «дерево».
Вы построили антенну, как описано выше? Есть ли у вас сильный сигнал HDTV за долю стоимости купленной в магазине антенны? Возможно, у вас есть несколько вопросов; используйте поле для комментариев ниже, и мы поговорим.
